유니티 06. Navigation Mesh 기초

Navigation Mesh

- 게임월드에서 이동 가능 / 불가능 등의 경로를 데이터로 저장

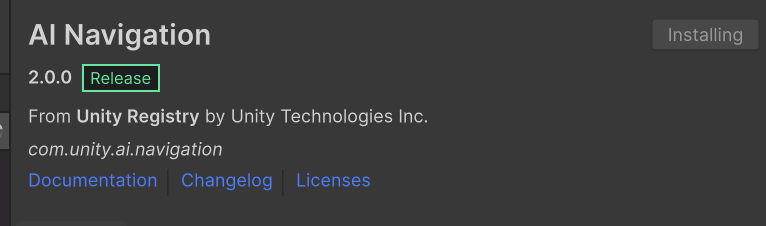

- 해당 실습을 하기 위해 window > package manager > unity registry > Ai Navigation으로 다운받음.

- 설치된 것을 확인했으면 navigation view를 위해 navigation mesh 설정.

- 4개의 탭이 있음.

• Agent Type

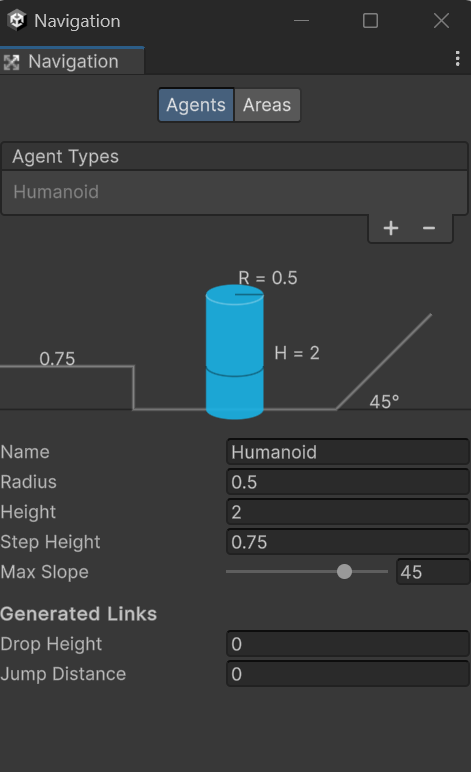

Agent Type

- 에이전트 속성

- 정보

• Name
• Radius
• Height
• Step Height
• Max Slope



Areas Type



• Name
  • 구역 이름으로 기본으로 (Not) Walkable, Jump가 제공
• Cost
  • 구역과 함께 등록되며 이동하는데 소요되는 비용



Bake

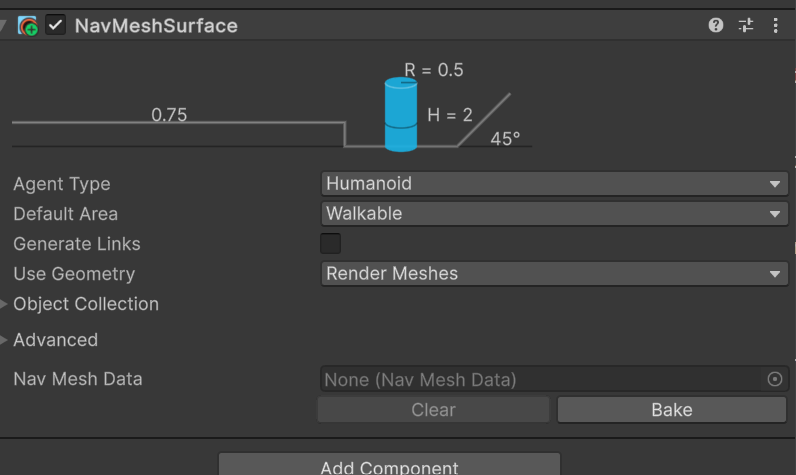

- 최근 버전에는 지원이 되지 않기에 NavMeshSurface component를 추가하여 bake 가능.

• Baked Agent Size
• Generated Off Mesh Links
  • 언덕, 사다리, 절벽 등을 연결해서 이동 가능하게 만드는 옵션
  • Drop Height : 이동할 수 있는 절벽 아래의 높이
  • Jump Distance : 위에서 넘을 수 있는 절벽 거리
• "Bake" 버튼



Navigation Mesh 데이터 생성

- 게임 오브젝트의 Navigation Static 설정

1. Inspector View 의 Static - Navigation Static 선택
2. Navigation View의 Object 탭에 있는 Navigation Static 변수 체크

- Bake한 후 하늘색으로 표시되어 있는 부분이 이동 가능한 부분.



NavMeshAgent 기반의 캐릭터 이동

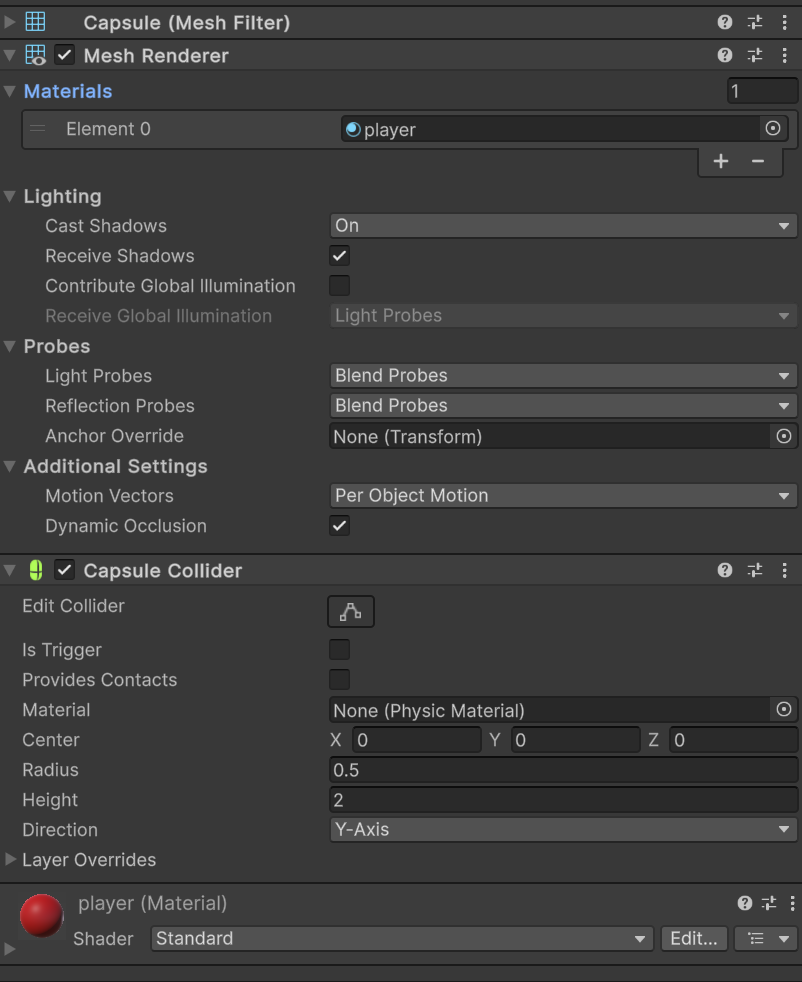

- 캡슐을 생성 및 material 생성하여 적용.

- NavMeshAgent도 설정.

• Steering
  • 에이전트 이동
• Obstacle Avoidance
• Path Finding

[Script]

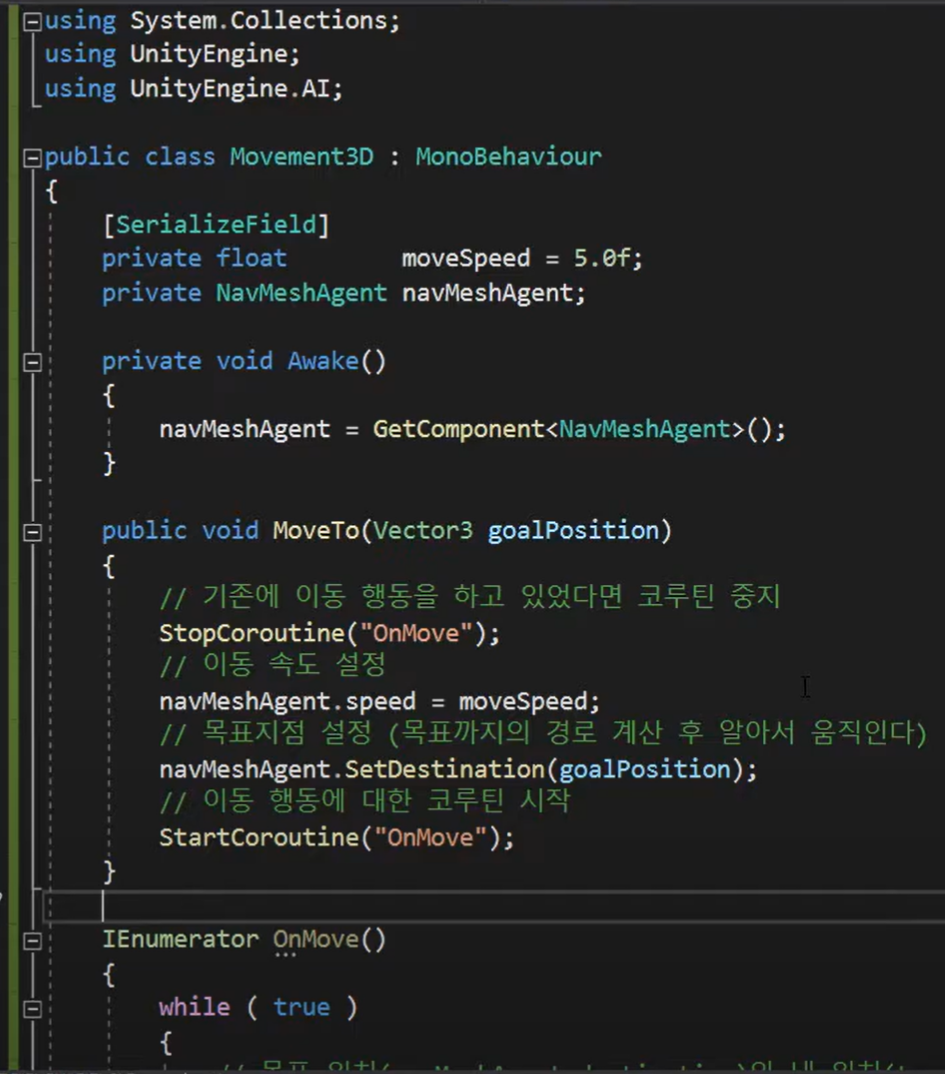

Movement.cs

- NavMeshAgent.SetDestination(Vector3 position); : position을 목표지점으로 설정.

- NavMeshAgent.destination : 목표지점

- NavMeshAgent.ResetPath() : 이동 경로를 초기화하여 이동을 멈추게 함.



PlayerController.cs



- 캡슐에 적용하면 캡슐 이동하는 동안 절벽을 선택하면 근처까지 가되 더 이상 이동 불가.
